廠家專業(yè)解析大連雙壁波紋管的類型與生產(chǎn)工藝

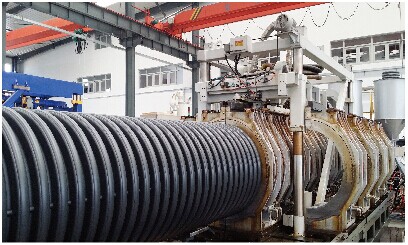

生產(chǎn)工藝

　　將PVC按一定比例加入適當(dāng)助劑混煉，一般采用“Z”型捏合機或高速捏合機使其混合均勻，經(jīng)擠出機造粒或采用雙螺桿粉料一次成型。使用單螺桿擠出機轉(zhuǎn)數(shù)一般為30~60r/min,機頭壓力控制約36~54MPa。物料要充分塑化，利用壓縮空氣自由吹脹成泡。擠出穩(wěn)定后，將波紋成型裝置與擠出口模插人，兩者中心線保證對正，擠出?？诓迦顺尚湍＞邇?nèi)應(yīng)大于一副成型模塊的距離，以保證上下模塊全閉合后再成型制品。上下成型模的環(huán)序槽必須對正，不應(yīng)錯位。牽引速度一般控制在6~10m/min左右。吹脹壓力以制品環(huán)形槽吹制完整為原則，一般需0.15MPa。模具溫度控制在45~60℃左右，以利于開模前制品基本定型，避免卷取時波紋節(jié)距拉長。

　　擠出溫度控制 加料段145~160℃，壓縮段165~175℃，計量段175~185℃，機頭175℃~180℃，口模170~180℃。

管子的管壁類型不同。

　　大連PVC管材其管壁內(nèi)、外表面均為波紋狀的塑料管材。

　　雙壁波紋管，是一種具有環(huán)狀結(jié)構(gòu)外壁和平滑內(nèi)壁的新型管材。

　　PVC單壁波紋管是以PVC為主要原料，經(jīng)擠出吹塑而成，它是國外20世紀(jì)70年代發(fā)展起來的新產(chǎn)品。PVC單壁波紋管利用其環(huán)形槽的結(jié)構(gòu)，可兼?zhèn)溆瞤vc管的剛性和軟管的柔性，因此使管子具有剛中帶柔的特點，可用于輸送某些液體和氣體以及作為預(yù)埋電線的套管。

　　單壁波紋管的內(nèi)、外表面均為波紋狀，其彎曲性、柔韌性雖優(yōu)，但其流體阻力大，且易使內(nèi)表面螺槽處產(chǎn)生懸浮物的沉積。所以PVC單壁波紋管多為壁較薄、強度要求不很高而需自由彎曲的小口徑管，如穿線管、排清水管、排氣管等。

　　單壁波紋管以內(nèi)徑或外徑為基本結(jié)構(gòu)參數(shù)，其他如壁厚、波距、波厚等均以內(nèi)徑或外徑為基準(zhǔn)而確定。波紋高度可用波深系數(shù)K表示，它是波紋管外徑與內(nèi)徑之比，其值越大，波紋的高度越高。波紋管的波形，按沿軸向剖開后的幾何形狀可分為螺旋形、U形、C形、S形、V形和Ω形，波形對管的剛度和強度都有一定影響。

　　PVC單壁波紋管與PVC普通管材生產(chǎn)技術(shù)的主要區(qū)別在于其擠出圓環(huán)形斷面的管坯后，趁熱在波紋型吹塑模具內(nèi)成型為波紋管。
